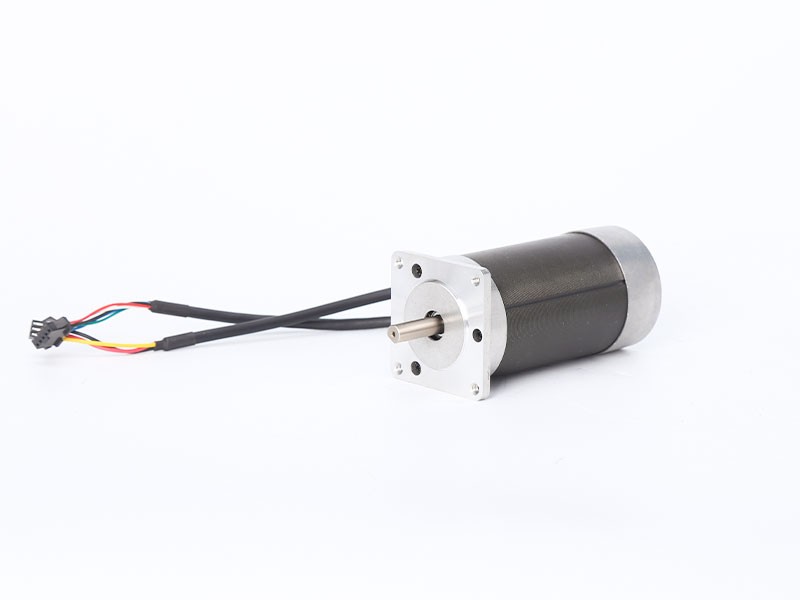

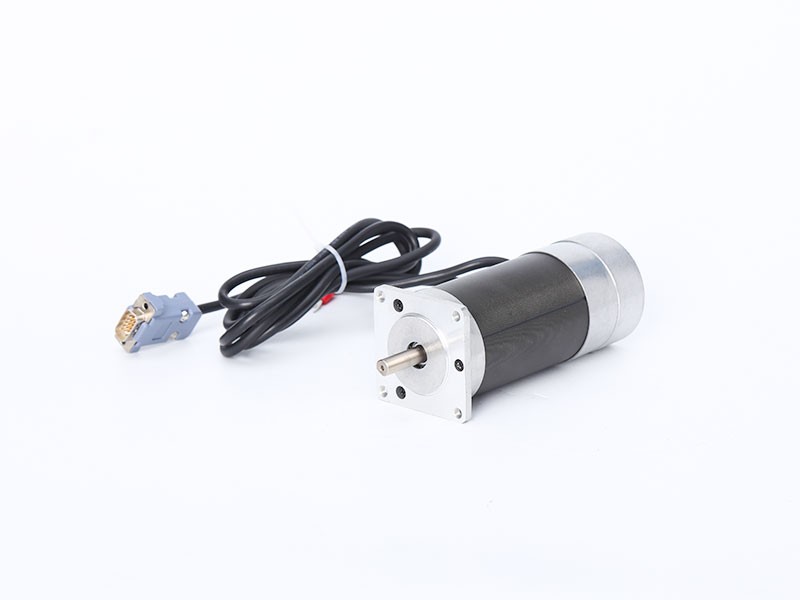

項目
說明
繞組連接方式
Delta
霍爾分布角度
120 degree electrical angle
電阻公差
±10% @20℃
電感公差
±20% @1kHz
環境溫度
-20℃~+50℃
絕緣電阻
100MΩMin. ,500VDC
介電強度
500VAC for one minute
徑向間隙
0.02Max. (450 g-load)
軸向間隙
0.08Max. (450 g-load)
絕緣等級
Class B
型號
57BL01
57BL02
57BL03
極數
4
相數
3
額定電壓 VDC
36
額定轉速 RPM
4000
空載轉速 RPM
5600
5300
空載電流 A
＜0.5
額定功率 W
50
100
150
額定轉矩 N.m
0.11
0.23
0.35
額定電流 A
1.8
3.5
5.4
峰值轉矩 N.m
0.33
0.7
1.05
峰值電流 A
10.5
16.2
效率上限值 %
78%
82%
線電阻 ohms
1.6
0.64
0.45
線電感 mH
4.4
2
1.5
轉矩常數 N.m/A
0.061
0.065
反電勢 Vrms/KRPM
4.5
4.8
轉子慣量 g.cm2
75
119
173
機身長度 mm
53.6
73.6
93.6
重量 Kg
0.44
0.72
0.95
◆接線說明
引出線顏色
引出線型號
功能
RED（紅色）
UL1430 26AWG
Vcc
Hall positive：+5V~+24V DC
BLUE（藍色）
HALL A
GREEN（綠色）
HALL B
WHITE（白色）
HALL C
BLACK（黑色）
GND
HALL negative
YELLOW（黃色）
UL1430 20AWG
PHASE U
PHASE V
PHASE W
