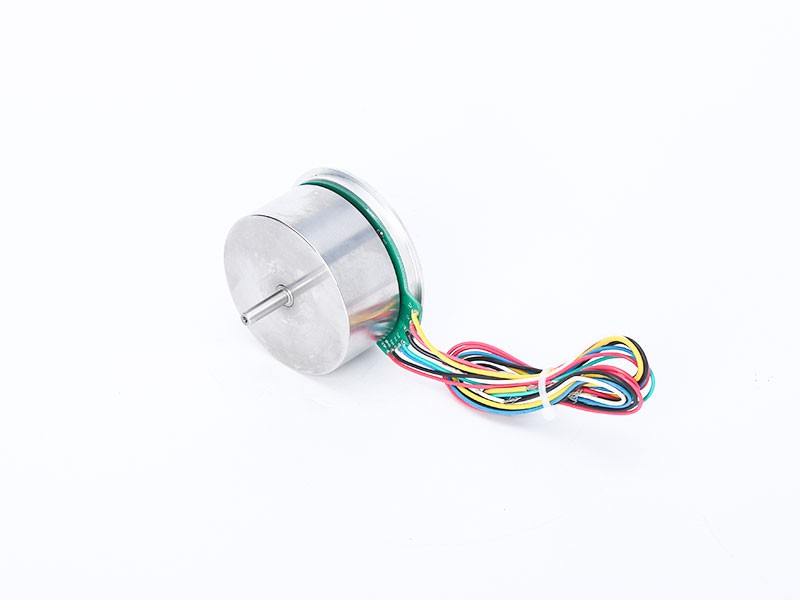

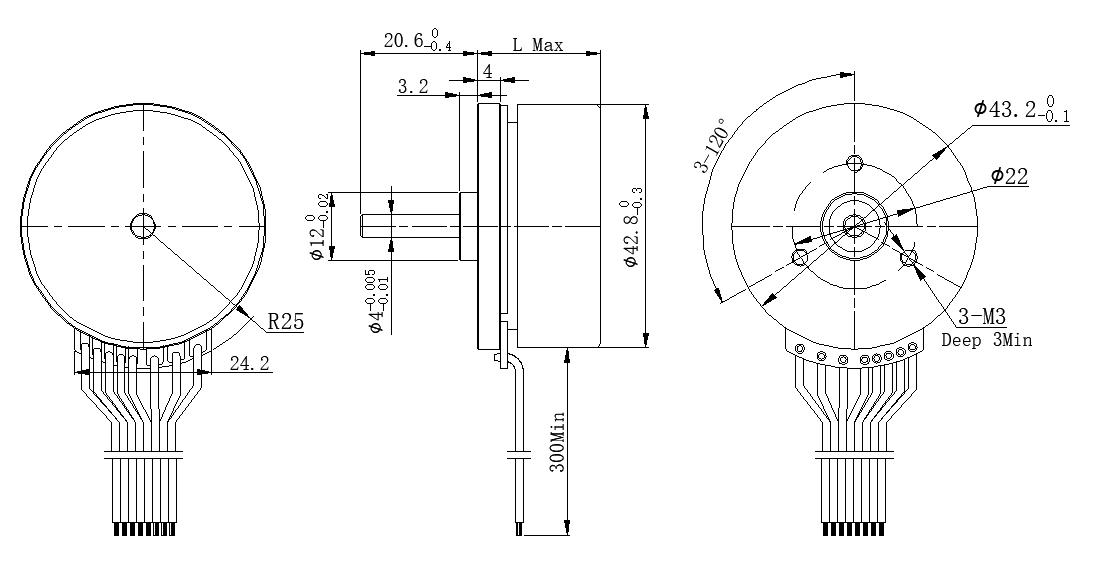

繞組連接方式

Star

霍爾分布角度

120 degree electrical angle

電阻公差

±10%@20℃

電感公差

±20% @1kHz

環境溫度

-20℃~+50℃

絕緣電阻

100MΩMin. ,500VDC

介電強度

500VAC for one minute

徑向間隙

0.02Max. (450 g-load)

軸向間隙

0.15Max. (450 g-load)

絕緣等級

Class B

極 數

16

相 數

3

額定電壓 VCD

24

額定轉速 RPM

5000

5250

4860

空載轉速 RPM

6500

6710

6110

空載電流 A

＜0.5

＜0.5

＜0.5

額定功率 W

30

50

70

額定轉矩 mN.m

50

84

130

額定電流 A

1.6

2.6

3.6

峰值轉矩 N.m

150

252

390

峰值電流 A

4.8

7.8

10.8

峰值效率 %

80

83

85

線電阻 ohms

1.42

0.7

0.56

線電感 mH

0.59

0.33

0.27

轉矩常數 mN.m/A

35.3

34.2

37.2

反電勢 Vrms/KRPM

2.61

2.53

2.75

轉子慣量 g.cm2

99

135

181

機身長度 mm

18

21.6

27

重量 Kg

80

120

150

紅色

UL1430 24AWG

Vcc

Hall positive：+5V~+24V DC

藍色

HALL A

綠色

HALL B

白色

HALL C

黑色

GND

HALL negative

橙色

UL1430 24AWG

PHASE U

棕色

PHASE V

黃色

PHASE W
