繞組連接方式

Star

霍爾分布角度

120 degree electrical angle

電阻公差

±10% @20℃

電感公差

±20% @1kHz

環(huán)境溫度

-20℃~+50℃

絕緣電阻

100MΩMin. ,500VDC

介電強度

1800VAC for one minute

徑向間隙

0.02Max. (450 g-load)

軸向間隙

0.08Max. (450 g-load)

絕緣等級

Class B

極 數(shù)

8

相 數(shù)

3

額定電壓

60

60

額定轉速

3000

3000

額定功率

700

1400

額定轉矩

2.2

4.5

額定電流

13

26

峰值轉矩

6.6

13.5

峰值電流

39

78

轉矩常數(shù)

0.17

0.173

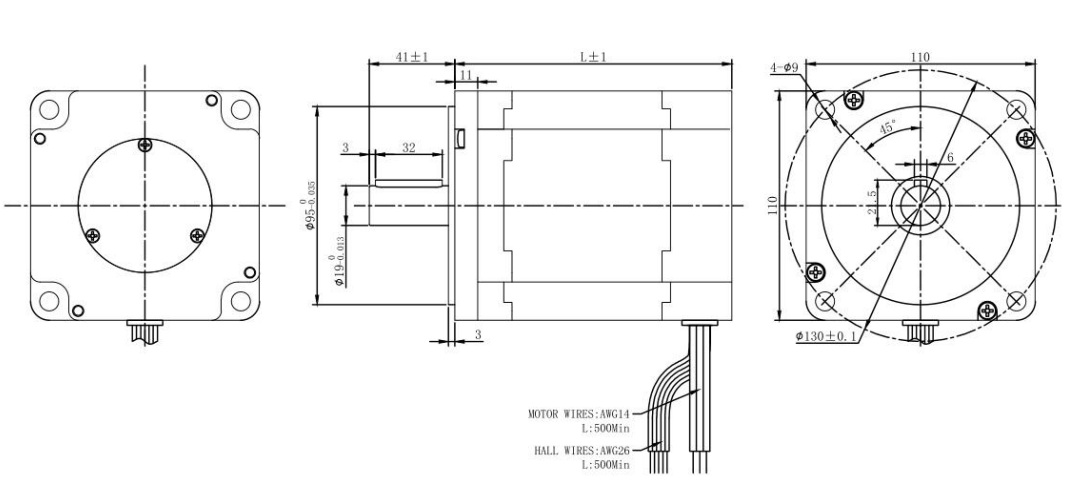

機身長度

93

133

重量

4.7

8.54

RED（紅色）

UL1430 26AWG

Vcc

Hall positive：+5V~+24V DC

BLUE（藍色）

HALL A

GREEN（綠色）

HALL B

WHITE（白色）

HALL C

BLACK（黑色）

GND

HALL negative

YELLOW（黃色）

UL1430 16AWG

PHASE U

RED（紅色）

PHASE V

BLACK（黑色）

PHASE W
