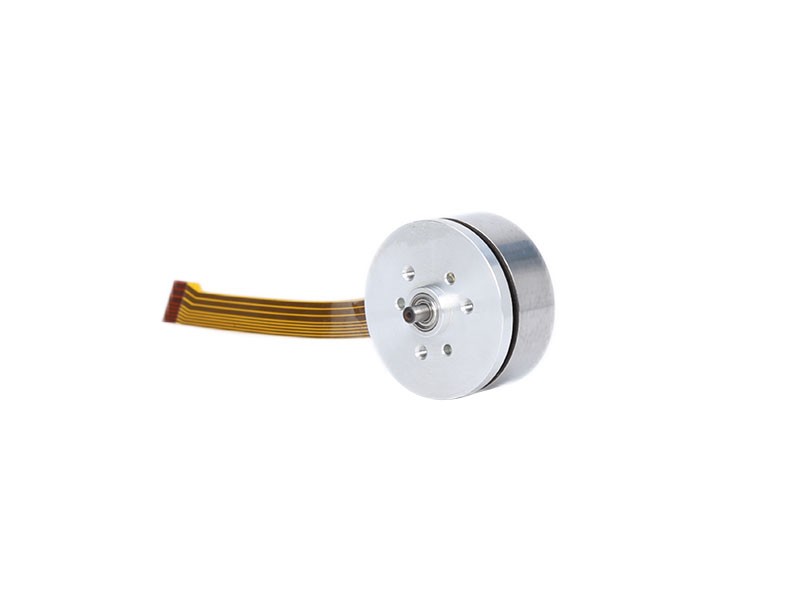

繞組連接方式

Star

霍爾分布角度

120 degree electrical angle

電阻公差

±10% @20℃

電感公差

±20% @1kHz

環境溫度

-20℃~+50℃

絕緣電阻

100MΩMin. ,500VDC

介電強度

500VAC for one minute

徑向間隙

0.02Max. (450 g-load)

軸向間隙

0.15Max. (450 g-load)

絕緣等級

Class B

極 數

8

相 數

3

額定電壓 VCD

9

12

24

48

額定轉速 RPM

2090

2810

2760

2940

空載轉速 RPM

3720

4610

4530

4780

空載電流 A

＜0.3

＜0.3

＜0.3

＜0.3

額定功率 W

6

7

7

8

額定轉矩 mN.m

24.6

25.1

25.5

24.7

額定電流 A

1.06

1

0.5

0.257

峰值轉矩 N.m

73.8

75.3

76.5

74.1

峰值電流 A

3.18

3

1.5

0.78

峰值效率 %

72

73

73

73

線電阻 ohms

2.87

3.43

13.7

53

線電感 mH

1.61

1.87

7.73

27.8

轉矩常數 mN.m/A

23

24.5

50

95

反電勢 Vrms/KRPM

1.7

1.84

3.75

7.1

轉子慣量 g.cm²

35

機身長度 mm

18

重量 Kg

0.05

FPC

1

Vcc

Hall positive：+5V~+24V DC

2

HALL C

3

HALL A

4

HALL B

5

GND

HALL negative

6

PHASE W

7

PHASE V

8

PHASE U
